نظام إخماد الحرائق بالنيتروجين
يكتشف نظام إخماد حرائق النيتروجين حرائق المحولات تلقائيًا ويمكن تفعيله تلقائيًا أو يدويًا أو عن بُعد. يقوم بثلاثة إجراءات رئيسية: فتح صمام تصريف الزيت لتحرير الزيت وتقليل الضغط؛ إغلاق صمام التدفق-لعزل خزان الزيت؛ وفتح صمام تحرير النيتروجين لحقن النيتروجين في المحول. يوفر النظام الوقاية من الانفجارات ومقاومة الحرائق وإخماد الحرائق.

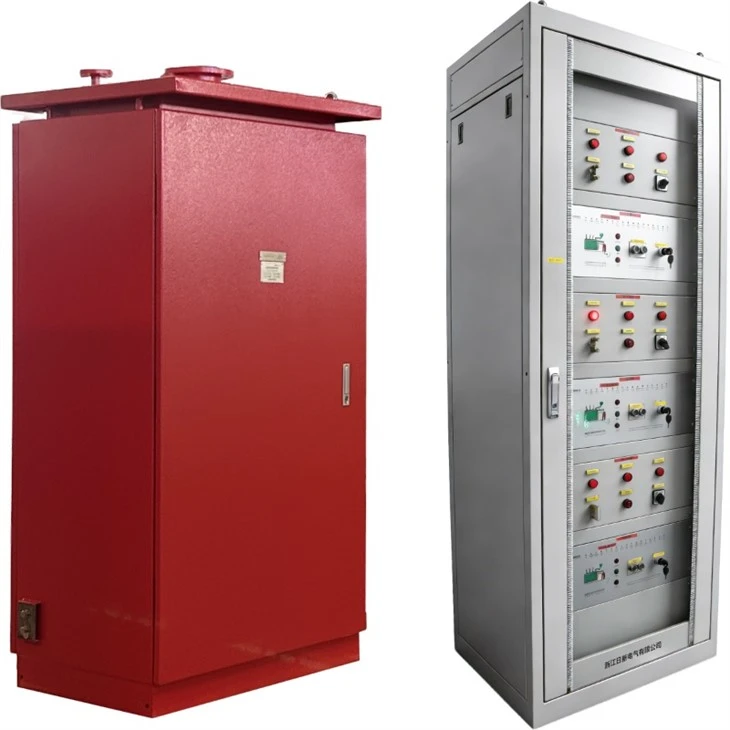

يتضمن النظام خزانة تحكم، وخزانة مقاومة للحريق، وصمام إيقاف التدفق، وأجهزة الكشف، وأنابيب تصريف الزيت، وخطوط أنابيب حقن النيتروجين. يستخدم نظام تصريف الزيت، المتصل بقسم المحول العلوي، آلية رافعة ذات ثقل موازن مع تحكم كهرومغناطيسي مزدوج من أجل التشغيل الموثوق. يقوم نظام إخماد الحرائق بالنيتروجين بتوصيل الغاز من أسطوانات الضغط العالي-إلى قاعدة المحولات من خلال صمامات منظمة.
عملية إطفاء الحريق:
عند اكتشاف الحريق، يفتح النظام صمام تصريف الزيت ويغلق صمام التدفق-، مما يقلل من مستوى الزيت والضغط لمنع الانفجار. وبعد تأخير قصير، يتم حقن النيتروجين في قاعدة الخزان، مما يؤدي إلى تحريك الزيت لتبريده إلى ما دون نقطة الإشعال. يمنع صمام التدفق المغلق-تجديد الزيت أثناء التصريف، مما يؤدي إلى احتواء المخاطر بشكل فعال.
الوصف
تفاصيل محتوى الصفحة
I. مقدمة المنتج
لقد اجتاز نظام إخماد الحرائق بالنيتروجين الفحص الوطني لأنظمة إطفاء الحرائق الثابتة وحصل على تقرير اختبار النوع المقابل، إلى جانب شهادة منتج الحماية من الحرائق الصادرة عن مركز تقييم مطابقة منتجات الحرائق التابع لوزارة إدارة الطوارئ. كما أنها تحمل تقرير اختبار EMC مكونًا من عشرة-عناصر صادرًا عن مؤسسة اختبار تابعة لجهة خارجية-معتمدة من CNAS/CMA في صناعة الطاقة. علاوة على ذلك، يتمتع النظام بسجل توريد مع كل من State Grid وSouthern Power Grid، وهو حاصل على شهادة UL.
ثانيا.وصف المنتجات
ثالثا. معلمات المنتج
1. درجة حرارة بيئة العمل: يمكن اختيار خزانة الحريق من -20 درجة إلى +60 درجة أو -40 درجة إلى +60 درجة، ويمكن اختيار خزانة التحكم من 0 درجة إلى +50 درجة. الرطوبة البيئية: لا تزيد عن 85% عند 40 درجة.
2. مصدر الطاقة: خزانة التحكم هي DC220V/110V، والتدفئة والإضاءة لخزانة الحريق هي AC220V، وكلاهما يمكن تخصيصهما.
3. مجموعة أسطوانات النيتروجين: ضغط التخزين 13.5-15MPa، ضغط التحرير الآمن 19MPa. ضغط المخرج لجهاز تخفيض الضغط هو 0.5-0.8MPa (الضبط المسبق 0.6MPa)، ومعدل التدفق هو 0.8L/(S · ㎡)؛ اضبط معدل تدفق المخرج للصمام المنظم إلى 12 م³/ساعة.
4. معدل تدفق صمام الإغلاق-هو 50-100 لتر/دقيقة. يمكن اختيار كاشف الحريق من النوع الذهبي سهل الصهر (درجة حرارة التشغيل 130 درجة ± 10 درجة) أو النوع الكروي الزجاجي (93 درجة ± 4 درجة).
5. ضغط العمل للخرطوم المعدني هو 15MPa، وقطر خط أنابيب حقن النيتروجين هو DN25، وقطر خط أنابيب تفريغ الزيت هو DN125.
رابعا. تفاصيل المنتج/المزايا
يدمج نظام إخماد الحرائق بالنيتروجين خزانة التحكم، وخزانة الحريق، وصمام الإغلاق-، وأجهزة الكشف، وخطوط الأنابيب في تصميم مدمج يوفر مساحة كبيرة.
باعتباره حلًا خاليًا من الماء-، يعمل نظام إخماد الحرائق بالنيتروجين على تقليل تكاليف البنية التحتية للصرف ويقلل الاستثمار الأولي إلى حوالي-ثلث الاستثمار في أنظمة رش الماء، مع تبسيط عملية الصيانة.
باستخدام النيتروجين الخامل بيئيًا، لا يسبب نظام إخماد الحرائق بالنيتروجين أي تآكل لمكونات المحولات، ولا يترك أي بقايا في الزيت، ويقلل من تلف المعدات بعد التنشيط.
خامساً: نطاق التوريد
|
لا. |
اسم |
نموذج |
كمية |
وحدة |
|
1 |
خزانة التحكم |
800X600X2260 |
1 |
تعيين |
|
2 |
خزانة النار |
1000X600X1900 |
1 |
تعيين |
|
3 |
صمام إغلاق مرجح- |
DF-80 (مع غطاء المطر) |
1 |
فقط |
|
4 |
كاشف الحريق |
HT-1، قوس التثبيت |
8 |
فقط |
|
5 |
ملحقات الأنابيب والتركيب |
DN125 وDN25 |
1 |
تعيين |
|
7 |
قم بتثبيت المرفق |
1 |
تعيين |
سادسا. حلول التخصيص الاختيارية
يمكننا تخصيص الحلول وفقًا للاحتياجات المختلفة لعملائنا.
سابعا. جودة
باستخدام خطة مكتوبة لمراقبة الجودة كمخطط أولي، تطبق Rsafele Electric إشرافًا صارمًا وإدارة للعمليات طوال عملية الإنتاج بأكملها.
جمعية المؤهلات:نحن نلتزم بشكل صارم باللوائح والبروتوكولات المعترف بها عالميًا، وندمج التميز البيئي وإدارة الجودة طوال دورة حياة المنتج.
ثامنا. حالات التعاون العالمي-الحقيقية
تم تجهيز مشروع مصنع كربيد الكالسيوم الذي تبلغ طاقته الإنتاجية 1.55 مليون طن سنويًا لشركة Adani Green PVC في الهند بنظام إطفاء الحريق بحقن النيتروجين لمحول الفرن الكهربائي. من خلال موقعنا في الهند، قمنا بتطوير برامج النظام خصيصًا وقمنا بشراء مكونات متخصصة بناءً على ظروف مصدر الطاقة المحلي ومتطلبات التحكم الفريدة للعميل ومواصفات إشارة القياس عن بعد ومتطلبات المكونات. هذا النهج يلبي متطلبات العميل بالكامل.
تاسعا. سيناريوهات التطبيق
نظام إخماد الحرائق بالنيتروجين عبارة عن حل قائم على الغاز-المثبت للمحولات والمفاعلات المغمورة بالزيت-. يعمل على مبدأ "تصريف الزيت أولاً، ثم حقن النيتروجين"، ويتم تنشيطه عبر صمامات ذات ملف لولبي لإطلاق النيتروجين السائل. يتوسع النيتروجين بسرعة، مما يقلل مستويات الأكسجين إلى ما دون عتبة الاحتراق بينما يقوم في نفس الوقت بتبريد الزيت العازل من خلال التحريض. يوفر هذا النظام حماية مزدوجة: منع الانفجارات من خلال تخفيف الضغط وإخماد الحرائق عن طريق التبريد والتعطيل.
X. خدمتنا
تتعهد خدمة ما بعد البيع- والفريق الفني رسميًا بما يلي:
التزام الجودة:
جميع المعدات والمكونات المشتراة هي منتجات جديدة تمامًا ومؤهلة، ومزودة بشهادات الجودة.
ضمان ما بعد-المبيعات:
التعامل مجانًا مع عيوب التصميم والتصنيع والمواد خلال فترة الضمان؛ صيانة مدفوعة مدى الحياة بعد فترة الضمان.
قطع الغيار والوثائق:
توفير قطع الغيار والوثائق الفنية الكاملة والرسومات حسب العقد.
التعاون والتعاون:
التعاون النشط في تنسيق الواجهة والالتزام الصارم بالاتفاقيات التعاقدية والاجتماعات.
الحادي عشر. البرامج التعليمية حول استخدام المنتج والحلول وإشعارات المشكلات الفنية
10.1 الصيانة الروتينية للنظام
يلزم إجراء عمليات تفتيش منتظمة لضمان موثوقية النظام. يتحمل المستخدمون المسؤولية الكاملة عن أي عواقب ناتجة عن الصيانة غير السليمة. يجب إجراء إصلاح شامل كل ثلاث سنوات، حيث توفر شركتنا قطع الغيار اللازمة وخدمات الإصلاح الاحترافية.
10.2 فحص المكونات
|
لا |
عنصر |
عناصر التفتيش |
متطلبات التفتيش |
تردد التفتيش |
طريقة الصيانة |
|
1 |
خزانة النار |
ضغط تخزين اسطوانة النيتروجين |
8MPa أقل من أو يساوي ضغط التخزين أقل من أو يساوي 15MPa |
مرة واحدة في الشهر |
املأ بغاز النيتروجين |
|
نافذة المراقبة |
عدم تراكم الزيت في النافذة |
مرة واحدة في الشهر |
استبدل صمام تصريف الزيت |
||
|
داخل خزانة النار |
عدم وجود آثار لتسرب النفط |
مرة واحدة في الشهر |
تحقق من منطقة تسرب الزيت واستبدل المكونات ذات الصلة |
||
|
تفريغ الزيت بالمغناطيس الكهربائي |
تداخل موثوق بين الملف اللولبي لتفريغ الزيت والمقبض |
مرة واحدة في الشهر |
المعالجة بعد إدخال دبوس القفل |
||
|
اسطوانة النيتروجين قياس الضغط الاتصال الكهربائي |
يتم إطلاق الإنذار عندما ينخفض ضغط التخزين إلى أقل من 8MPa |
مرة واحدة في السنة |
استبدل مقياس ضغط التلامس الكهربائي |
||
|
سخان |
يمكن أن تبدأ بشكل طبيعي |
مرة واحدة في السنة |
تحقق من مصدر الطاقة، واستبدل السخان وجهاز التحكم |
||
|
تفريغ الزيت بالمغناطيس الكهربائي |
التحقق الوظيفي السنوي |
مرة واحدة في السنة |
تم إجراؤها أثناء انقطاع التيار الكهربائي عن المحول الرئيسي |
||
|
حقن النيتروجين بالمغناطيس الكهربائي |
التحقق الوظيفي السنوي |
مرة واحدة في السنة |
تم إجراؤها أثناء انقطاع التيار الكهربائي عن المحول الرئيسي |
||
|
2 |
خزانة التحكم |
مزود الطاقة |
يشير ضوء مؤشر الطاقة إلى الوضع الطبيعي |
مرة واحدة في الشهر |
تحقق من مصدر الطاقة أو استبدل ضوء مؤشر الطاقة |
|
ضوء المؤشر |
الاختبار الذاتي للمعدات-، ضوء المؤشر قيد التشغيل بشكل طبيعي |
مرة واحدة في السنة |
استبدل وحدة العرض |
||
|
وظيفة التحكم |
التحقق الوظيفي السنوي |
مرة واحدة في السنة |
تم إجراؤها أثناء انقطاع التيار الكهربائي عن المحول الرئيسي |
||
|
3 |
خط أنابيب |
أداء الختم |
لا تسرب النفط |
مرة واحدة في الأسبوع |
إصلاح خط الأنابيب |
|
طوقا |
طوقا الختم لا يوجد لديه عيوب |
مرة واحدة في الشهر |
استبدل حشية الختم |
||
|
الترباس |
مسامير التوصيل ليست فضفاضة |
مرة واحدة في السنة |
الترباس الربط |
||
|
4 |
كاشف الحريق |
وظيفة |
يمكن أن ترسل إشارات النار بشكل طبيعي |
مرة واحدة في السنة |
استبدل كاشف الحريق |
|
أداء العزل |
لا يحتوي كاشف الحريق على تأريض غير طبيعي |
مرة واحدة في السنة |
استبدل كاشف الحريق |
||
|
5 |
صمام الكتلة |
وظيفة |
حركة سلسة دون أي تشويش |
مرة واحدة في السنة |
استبدل صمام الإغلاق-. |
|
أداء الختم |
لا تسرب أو تسرب النفط |
مرة واحدة في السنة |
استبدل حشية الغلق أو-صمام الإغلاق |
||
|
وظيفة التنبيه |
بعد إغلاق صمام الإغلاق-، يمكنه إرسال إشارة إنذار بشكل طبيعي |
مرة واحدة في السنة |
استبدل صمام الإغلاق-. |
10.3 تجديد النيتروجين
يجب تسجيل ضغط الأسطوانة شهريًا لضمان الحفاظ على الضغط المناسب. وينبغي جدولة إعادة التعبئة حسب الحاجة.
10.4 طريقة تعبئة النيتروجين
يتم استخدام أسطوانات النيتروجين القياسية سعة 40 لترًا. يمكن فصلها ونقلها إلى محطة إمداد الغاز لإعادة تعبئتها.
10.5 الاسترداد بعد التنشيط
بعد تنشيط النظام، يجب استبدال المكونات التالفة قبل إعادة استخدامها. الإجراءات المطلوبة تشمل:
استبدال أجهزة الكشف عن الحرائق المتضررة أو جميعها؛
استبدال كابلات التحكم على المحولات.
فحص صمام الإغلاق-واستبدال الحشيات التالفة؛
إعادة تعبئة أسطوانة النيتروجين؛
إجراء إعادة تشغيل النظام بالكامل قبل العودة إلى الخدمة.
الثاني عشر. التعبئة والتغليف والنقل
الثالث عشر. قوة المصنع
1. شهادات التأهيل
2. التقنيات/القدرات المبتكرة
(1) شهادة مؤسسة -عالية التقنية
3. مزايا سلسلة التوريد
استقرار الموردين: تضمن الشراكات الإستراتيجية مع الموردين الأساسيين جودة المواد الخام المتسقة والإمدادات الموثوقة.
استقرار الإنتاج: توفر قواعد الإنتاج المتعددة والخطوط المرنة المرونة في مواجهة حالات الفشل-المفردة.
الموثوقية اللوجستية: يضمن شركاء الخدمات اللوجستية المعتمدون والطرق الاحتياطية التسليم الآمن وفي الوقت المناسب.
4. معدات الإنتاج الاحترافية (CNC)
الرابع عشر.التعليمات
1.س: هل تتطلب المحولات المغمورة بالزيت- واجهات محجوزة لنظام إخماد الحرائق بتصريف الزيت وحقن النيتروجين؟
ج: نعم. يجب أن يحتوي المحول على منفذ واحد لتصريف الزيت، وأربعة منافذ لحقن النيتروجين، وموضع صمام الإغلاق-واحد، وثمانية صواميل كاشفة للحريق. يجب تأكيد المواقع والأبعاد المحددة مسبقًا مع فريقنا الفني.
2.س: كيف يتم تحديد موقع خزانة النار؟
ج: استنادًا إلى مساحة الموقع، وتخطيط المحول، وموضع مخرج الزيت-عادةً على بعد 3 إلى 8 أمتار من مخرج زيت المحولات لتحقيق التوصيل والتشغيل الأمثل.
3.س: أين يذهب الزيت المفرغ بعد تفعيل النظام؟
ج: يتم توجيه الزيت إلى حفرة الزيت الناتجة عن الحادث عبر-أنابيب توجيه مدمجة مسبقًا، والتي يجب وضعها قبل التثبيت لضمان الصرف السلس.
